概述

GW13系列中性點隔離開關是單極交流50Hz戶外高壓電器，供變壓器中性點在有電壓無負載情況下，對變壓器中性點與接地聯線進行分、合之用，從而實現變壓器中性點接地或不接地兩種運行方式的自由切換。

GW13系列中性點隔離開關可按用戶要求選配手動或電動操作機構。

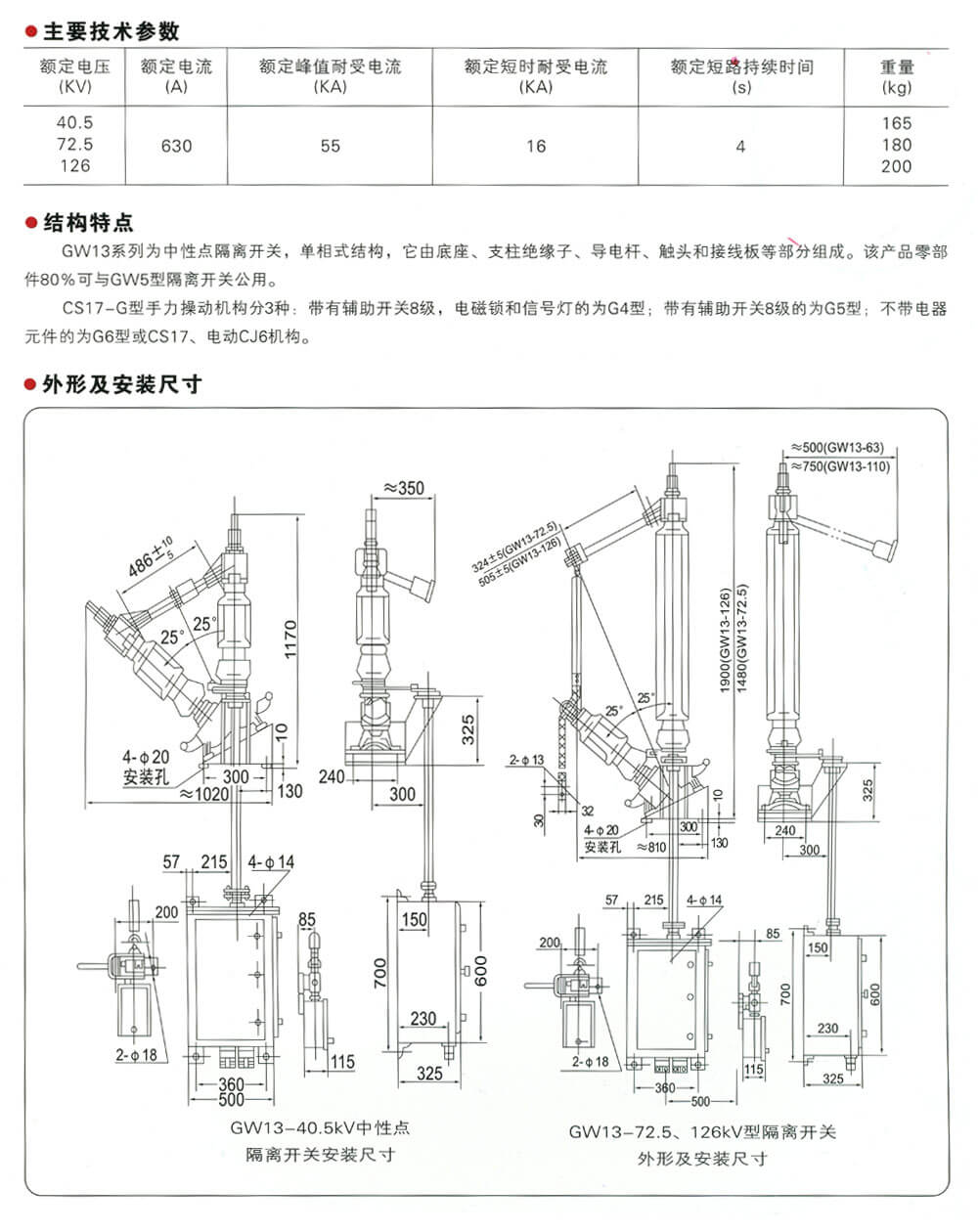

產品主要結構

1.GW13中性點隔離開關由底座、支柱絕緣子、導電排、觸頭、接線板等組成。

2.在支柱絕緣子上部有觸頭及接線扳，下部有拐臂及連桿。操作機構通過輸出拐臂、連桿，軸承拐臂等驅動隔離刀閘作分、合閘運動。

3.隔離開關的觸頭由3對觸指、觸指彈簧和觸指座三部分組成。

安裝

1.將隔離開關本體用手推到合閘位置將后，再將電動（或手動）操作機構安裝到位，并將操作機構也手動到合閘位置，根據實際需要的長度連接好操作連桿，使機構處于分合閘位置時能保證閘刀可靠分合，最后將接頭處各緊固件緊固。

2.測量隔離開關主回路電阻應在下表所示范圍：

測量合格后應在觸頭部分涂上工業凡士林油

使用及維護

本隔離開關在線路無負載時方可進行操作。開關應定期檢修（約1～2年），如遇嚴重故障，應在故障后立即進行檢修。

1.清除導電部分及支柱絕緣子表面污垢，接線端子與母線連接平面及觸頭接觸面清理干凈，涂上工業凡士林。

2.檢查所有緊固件，如錐銷、螺栓是否松動。

3.檢查操作機構是否正常。

包裝運輸與儲存

1.產品的包裝箱應作出標記，不允許翻倒。

2.產品到貨后，請及時進行驗收，如發現問題，應及時與我公司取得聯系，以便分析處理。

3.產品啟封后，如不立即安裝或要長期存放時，須存放在干燥有遮蔽的場所。
