一、概述

該系列為跌落式熔斷器,跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器.它裝置在配電變壓器高壓側或配電線支干線上,用作變壓器和線路的短路,過載保護及分,合電流.額定電壓為15KV,額定電流為100A/200A,外形尺寸為40×34.5×11

二、用途

戶外跌落式熔斷器適用于35kv及以下電壓頻率50Hz電力系統中，作輸電線路、電力變壓器過載和短路保護，分合額定負荷電流只用，機械壽命≥2000次。

三、使用條件

1.適用于環境溫度上限40℃，下限-30℃之內。

2.海拔不超過1000m，風速不大于35m/s

3.熔斷器不適用于下述場所

3.1有燃料或爆炸危險的場所。

3.2有劇烈震動或沖擊的場所。

3.3有異電化學氣體作用及嚴重空氣污穢，煙霧地區。

四、結構簡介

熔斷器是由基座和消弧裝置兩大部分組成，滅弧管下端裝有可能轉動的彈簧支架，始終使熔絲處于緊張狀態，以保證滅弧管在合閘位置的自鎖，線路與變壓器過載或短路中，熔絲熔斷，熔絲迅速從滅弧管中抽出，滅弧管設計為逐級排氣式解決在同一熔斷器上開斷大小電流的矛盾。

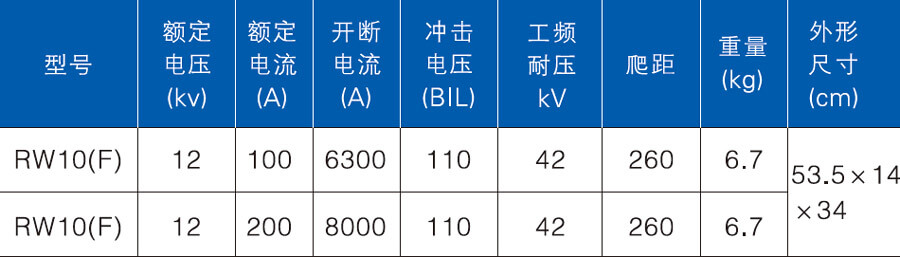

五、技術參數
